合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 氟碳-碳氫表面活性劑復(fù)配體系表面張力變化規(guī)律與影響因素
> 引氣劑的界面活性作用與使用注意事項
> 勝利油田常規(guī)和親油性石油磺酸鹽組成、色譜、質(zhì)譜、界面張力測定(二)
> 低表面張力、減縮型聚羧酸減水劑制備步驟
> 微量天平與分析天平有什么區(qū)別?
> 軟物質(zhì)褶皺形成機制新發(fā)現(xiàn):液體浸潤、表面張力與接觸線釘扎效應(yīng)
> 改性環(huán)氧樹脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測試(一)
> 雙子型起泡劑ULT-1的分子結(jié)構(gòu)式、表面張力、抗溫/抗鹽性能及煤樣潤濕性變化——結(jié)果與討論、結(jié)論
> 高沸點表面活性劑對納米LiBr溶液表面張力沸騰溫度的影響(下)
> 新水性丙烯酸乳液原膠(水性壓敏膠)配方、制備步驟及優(yōu)勢
推薦新聞Info
-
> 氣凝膠的合成方法及干燥方法一覽
> 表面活性劑對?納米碳纖維CNFs在水性體系中分散性的影響(二)
> 表面活性劑對?納米碳纖維CNFs在水性體系中分散性的影響(一)
> 納米熔鹽形成機理、表面張力測定及影響因素研究(三)
> 納米熔鹽形成機理、表面張力測定及影響因素研究(二)
> 納米熔鹽形成機理、表面張力測定及影響因素研究(一)
> ?《Nature》論文致謝欄??停撼⒘刻炱降纳锬ぱ芯款嵏残詰?yīng)用
> Na2CO3溶液與模擬油反應(yīng)不同時間后產(chǎn)物的界面張力、剪切黏度(二)
> Na2CO3溶液與模擬油反應(yīng)不同時間后產(chǎn)物的界面張力、剪切黏度(一)
> 耐擦刮無膠消光膜制備方法、高表面張力與收解卷順暢性的平衡(二)
氣凝膠的合成方法及干燥方法一覽
來源:化學(xué)學(xué)報 瀏覽 14 次 發(fā)布時間:2025-09-10
摘要
氣凝膠是一類兼具重要科學(xué)研究意義和巨大工程化應(yīng)用價值的納米多孔材料,其制備過程涉及溶膠~凝膠化學(xué)轉(zhuǎn)變、結(jié)構(gòu)調(diào)控、界面張力消除等基礎(chǔ)科學(xué)問題,在理化性能方面同時具有超低密度和超低熱導(dǎo)率特性,是一類理想的輕量化超級隔熱保溫材料,在航空航天、交通運輸?shù)葘χ亓恳髧揽恋膽?yīng)用領(lǐng)域極具吸引力。此外,得益于氣凝膠的高比表面積、高孔隙率、連續(xù)開孔等結(jié)構(gòu)特征,其在吸附、催化、藥物載體、能源和環(huán)境修復(fù)等領(lǐng)域也具有重要應(yīng)用潛力。因此,近年來氣凝膠及其應(yīng)用獲得國內(nèi)外學(xué)術(shù)和產(chǎn)業(yè)界的極大研究興趣。本綜述調(diào)研了自氣凝膠首次報道以來相關(guān)文獻與知識產(chǎn)權(quán)的概況,而后以制備方法、氣凝膠種類、維度結(jié)構(gòu)設(shè)計、新型應(yīng)用為軸,系統(tǒng)概括了氣凝膠的制備方法,新型氣凝膠的種類,以維度為特色的氣凝膠材料,以及氣凝膠的獨特應(yīng)用。如近五年來涌現(xiàn)的新型超分子氣凝膠、智能響應(yīng)氣凝膠、氣凝膠纖維、氣凝膠的增材制造等,都在一定程度上顛覆了傳統(tǒng)材料、突破了傳統(tǒng)制備方法的局限。最后對氣凝膠近年來的發(fā)展做了簡要總結(jié)和展望。
1引言
氣凝膠(aerogel)是一種于1931年即公開報道的納米多孔材料,長期以來一直維持著密度最低的人造固體的記錄。其制備過程主要包括溶膠~凝膠化學(xué)轉(zhuǎn)變和特殊干燥工藝,旨在把濕凝膠(水凝膠和有機凝膠等)中的液體置換成氣體,同時保持其體積不變或較少收縮而獲得的一類納米多孔材料,由此獲得的結(jié)構(gòu)使氣凝膠具有極低密度(約0.003 g/cm3)、超低熱導(dǎo)率(約0.010 W/(m?K))、高比表面積(約1200 m2/g)和極高孔隙率(約99.99%)等獨特性質(zhì)。與泡沫、凍干膠、干膠、分子篩、金屬有機框架等多孔材料相比,氣凝膠通常同時滿足以下兩方面特征:(1)在制備過程中,都需經(jīng)溶膠~凝膠化學(xué)轉(zhuǎn)變形成濕凝膠,再經(jīng)特殊干燥去除液體,同時盡量維持原有的凝膠網(wǎng)絡(luò)結(jié)構(gòu)不變;(2)在結(jié)構(gòu)與性能上,具有與其它多孔材料迥異的特征,如巨大的比表面積和孔隙率、超低熱導(dǎo)率和密度、以及小于100 nm的平均孔徑等。迄今為止,氣凝膠已被廣泛應(yīng)用于隔熱保溫、油水分離、催化、藥物輸送載體、超級電容器、傳感器、高能物理等領(lǐng)域。盡管如此,對氣凝膠的定義依然未達成統(tǒng)一共識,近年來大量通過冷凍干燥的水凝膠也被稱為氣凝膠,雖然并無高比表面積、低熱導(dǎo)率等性質(zhì)。圖1為經(jīng)典的氧化硅氣凝膠分別在逆光和順光條件下的照片??梢娫谀婀庀鲁尸F(xiàn)為落日黃,在順光下呈現(xiàn)為天藍色,主要由瑞利散射造成的。
圖1氧化硅氣凝膠照片:(a)逆光照片;(b)順光照片
圖2為從Web of Science數(shù)據(jù)庫統(tǒng)計的氣凝膠“發(fā)表年度趨勢”圖(數(shù)據(jù)統(tǒng)計截止2019年底),從圖中可以清楚地看出氣凝膠自1931年首次報道以來,在長達半個多世紀(jì)的時間內(nèi)并未引起廣泛的關(guān)注,直到20世紀(jì)90年代,特別是2010年以來,氣凝膠的研究獲得指數(shù)性的增長,無論是學(xué)術(shù)論文還是專利,其數(shù)量都在同步攀升,表明學(xué)術(shù)界和產(chǎn)業(yè)界對氣凝膠的極大研究熱情。其原因在于3個方面:(1)氣凝膠的單體種類得到極大的擴充和發(fā)展(溶膠~凝膠化學(xué)),單體原料已無法阻礙氣凝膠的發(fā)展;(2)干燥工藝的更新迭代,降低了氣凝膠的制備門檻;(3)高新技術(shù)、節(jié)能減排、能源與環(huán)境的迫切需求,極大地促進了氣凝膠的發(fā)展。

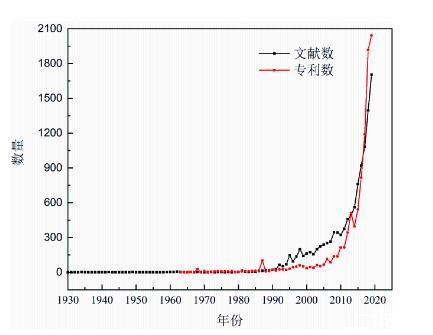

圖2氣凝膠論文與專利發(fā)表數(shù)量與年度趨勢圖,數(shù)據(jù)統(tǒng)計于web of science
傳統(tǒng)氣凝膠通常以三維塊體結(jié)構(gòu)出現(xiàn),由于密度極低,力學(xué)性能差,容易開裂,且無法進行二次加工,一定程度上限制了氣凝膠的應(yīng)用。通過維度結(jié)構(gòu)設(shè)計,制備不同維度的氣凝膠,如氣凝膠纖維、氣凝膠微粉等,其柔性、二次加工性能獲得巨大提升,解決特殊場景的應(yīng)用問題。為此,本綜述系統(tǒng)介紹氣凝膠的主要合成方法、近年來報道的新型氣凝膠種類,特別概括和分析以維度結(jié)構(gòu)設(shè)計(如零維氣凝膠顆粒、一維氣凝膠纖維、二維氣凝膠薄膜、三維氣凝膠塊體等)為重要出發(fā)點的意義和理念,以及氣凝膠的新應(yīng)用趨勢。最后對氣凝膠目前的發(fā)展?fàn)顩r做一初步小結(jié),并展望氣凝膠未來在合成與應(yīng)用方面的趨勢。
2氣凝膠的合成方法
2.1溶膠~凝膠化學(xué)
濕凝膠的合成是制備氣凝膠的第一步,對目標(biāo)氣凝膠的結(jié)構(gòu)與性能起到基石作用。而溶膠~凝膠化學(xué)轉(zhuǎn)變是濕凝膠制備的核心步驟,決定了濕凝膠的網(wǎng)絡(luò)結(jié)構(gòu)、交聯(lián)度、固含量等基本物理參數(shù)。其中單體的種類,決定了最終氣凝膠的化學(xué)結(jié)構(gòu),以及部分重要的物化性質(zhì),如金屬和導(dǎo)電高分子氣凝膠具有導(dǎo)電性、氧化鋁陶瓷和氮化硼陶瓷氣凝膠具有耐極高溫度性。此外,對氣凝膠維度結(jié)構(gòu)的設(shè)計,如0維、1維、2維,以及多層級孔結(jié)構(gòu)、孔的各向異性結(jié)構(gòu)等,都需要從溶膠~凝膠化學(xué)轉(zhuǎn)變過程中找到突破口。以圖3為例,該過程是經(jīng)典的氧化硅氣凝膠制備路線,首先將前驅(qū)體混合,經(jīng)水解~縮合反應(yīng)形成溶膠,再于催化劑條件下進一步縮聚形成凝膠,經(jīng)老化實現(xiàn)凝膠骨架增強,再采用超臨界流體干燥技術(shù),消除界面張力,制備獲得氣凝膠。

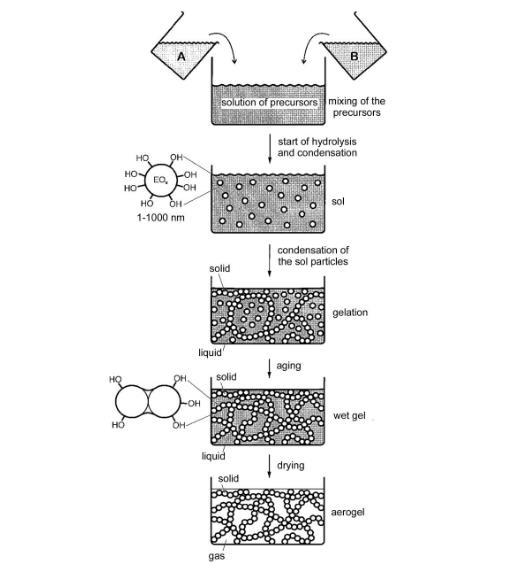

圖3氧化硅氣凝膠溶膠~凝膠法的制備過程
傳統(tǒng)的氣凝膠主要以氧化硅、氧化鋁等為主,其特征在于凝膠網(wǎng)絡(luò)與溶劑形成明顯的相分離區(qū)域,凝膠網(wǎng)絡(luò)為連續(xù)的固相。近年來廣泛報道與研究的石墨烯氣凝膠、碳納米管氣凝膠,其凝膠單元皆為不溶解的分散納米單元(如圖4所示)。而以親水性高分子交聯(lián)網(wǎng)絡(luò)為代表的化學(xué)水凝膠,則極少被制備成氣凝膠,原因在于并未形成固相的連續(xù)化凝膠網(wǎng)絡(luò),高分子處于溶脹態(tài),化學(xué)交聯(lián)防止其完全溶解。對于此類水凝膠,不論采用何種干燥方法,都難以維持“原網(wǎng)絡(luò)”結(jié)構(gòu),親水性高分子基氣凝膠的報道因此極為稀少(圖4)。理論上講,任何一種濕凝膠都能制備相應(yīng)的氣凝膠,但從技術(shù)角度看,還有待長期實驗結(jié)果的驗證。
圖4不同類型的濕凝膠網(wǎng)絡(luò)示意圖
此外,如何在溶膠~凝膠過程中調(diào)控合成條件來控制氣凝膠的相關(guān)參數(shù),如孔尺寸、有序度、體系組分、幾何形狀、結(jié)晶度等,以期實現(xiàn)氣凝膠的結(jié)構(gòu)調(diào)控和功能化設(shè)計,依然是本領(lǐng)域的重要挑戰(zhàn)和有待突破之處。
2.2干燥方法
將濕凝膠中的液體轉(zhuǎn)變?yōu)闅怏w,同時維持骨架結(jié)構(gòu)和體積不變(或較少變化),是氣凝膠制備的另一個核心步驟。如圖5(a)所示,常用的干燥方法有三種:(1)常壓干燥(ambient pressure drying,簡稱APD),得到體積收縮巨大、高密度、孔洞極少的干膠(xerogel)。(2)冷凍干燥(freeze drying),得到體積較少收縮的凍干膠(cryogel)。(3)超臨界流體干燥(supercritical liquid drying,簡稱SCLD),得到體積和結(jié)構(gòu)都較少變化的氣凝膠。
圖5干燥方法和液體轉(zhuǎn)變途徑
雖然三者的前體濕凝膠一樣,但得到的產(chǎn)物完全不同,原因在于凝膠中液體轉(zhuǎn)變?yōu)闅怏w經(jīng)歷了三種不同的過程,如圖5(b)所示,液體轉(zhuǎn)變?yōu)闅怏w主要有三條途徑,一為直接汽化,即常壓干燥,此時液~固界面產(chǎn)生巨大的界面張力導(dǎo)致凝膠骨架的破壞、凝膠開裂、以及凝膠體積的巨大收縮而得到干膠;二為先凝固轉(zhuǎn)變?yōu)楣虘B(tài),再從固態(tài)升華為氣態(tài),此過程即冷凍干燥,能夠消除干燥過程中液~固界面的巨大張力,但此方法由于冰晶的生長造成凝膠網(wǎng)絡(luò)的破壞;三為液體轉(zhuǎn)為超臨界狀態(tài),再轉(zhuǎn)變?yōu)闅鈶B(tài),即超臨界流體干燥,此方法能夠有效避免界面張力,同時將對凝膠網(wǎng)絡(luò)的影響降低至幾乎可忽略的程度,得到的產(chǎn)物即為氣凝膠。下文詳細介紹各種氣凝膠的干燥方法。
2.2.1超臨界干燥
早在1931年,Kistler即采用超臨界干燥技術(shù)首次制得氧化硅氣凝膠,自此該法一直被廣泛采用。超臨界干燥最大的優(yōu)勢即能避免普通干燥造成材料變形收縮的缺陷,其不會導(dǎo)致凝膠結(jié)構(gòu)的崩塌,有效地保證了氣凝膠的強度。因為該技術(shù)強調(diào)在無氣液界面張力的情形下,通過調(diào)控溫度與壓力實現(xiàn)由液相向超臨界流體轉(zhuǎn)換的機理。干燥過程主要取決于基體中超臨界流體與溶劑擴散,適用范圍廣。典型的如超臨界二氧化碳干燥技術(shù),這種方法只需在40℃左右以及較低的壓力下即達到超臨界狀態(tài),具有安全、成本低等特征,因此被廣泛用于實驗室和工業(yè)化生產(chǎn)。
2.2.2常壓干燥
基于回彈效應(yīng)的常壓干燥技術(shù)首次出現(xiàn)于20世紀(jì)八九十年代,疏水化改性與溶劑置換兩大步驟支撐這一技術(shù),該法廣泛應(yīng)用于超疏水氣凝膠的干燥。
如圖6所示,采用三甲基氯硅烷(trimethyl chlorosilane,簡稱TMCS)對氧化硅凝膠孔壁表面進行疏水化處理,可實現(xiàn)常壓干燥制備氣凝膠。其中TMCS和異丙醇(isopropanol,簡稱IPA)分別作為疏水化試劑和溶劑。TMCS與靠近顆粒表面的孔反應(yīng),使孔壁表面的Si-OH轉(zhuǎn)化成硅甲基,有利于阻止水的吸附,形成孔表面疏水區(qū)域。同時,TMCS水解縮合生成六甲基二硅氧烷(hexamethyldisiloxane,簡稱HMDSO),且不與水混溶,隨著反應(yīng)的持續(xù)進行,水相逐漸從孔中排出,最終形成超疏水氣凝膠。

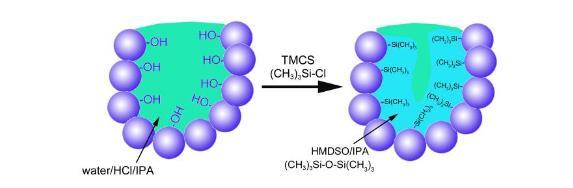

圖6疏水改性及常壓干燥技術(shù)
由于毛細作用力,干燥過程中凝膠仍會出現(xiàn)收縮現(xiàn)象。但是低表面張力溶劑會降低干燥過程中的應(yīng)力,減少收縮及對骨架的破壞;另一方面,凝膠表面進行甲基化改性后,由于相鄰表面甲硅烷基基團呈惰性狀態(tài)且?guī)缀跄芤詿o活化能形式脫離,避免收縮時的縮聚反應(yīng),同時相互排斥?;谏鲜鰞煞矫嬖?,實現(xiàn)回彈效應(yīng)。
常壓干燥方法通常涉及多步溶劑置換及疏水化改性過程,雖然通過回彈效應(yīng)能夠得到氣凝膠,但收縮過程產(chǎn)生的應(yīng)力聚集效應(yīng)容易導(dǎo)致氣凝膠開裂甚至粉碎,這使得難以通過該法得到低密度的塊體氣凝膠。為了解決此問題,Kanamori和Nakanishi等近年來對此開展了系列研究工作,通過引入烷基硅氧烷以及乙烯基硅氧烷等功能性單體,通過水解縮合、自由基聚合等過程,形成分子級別的有機無機雜化雙網(wǎng)絡(luò),最后實現(xiàn)直接以乙醇作為干燥介質(zhì)進行常壓干燥,制得無裂紋氣凝膠塊體,該過程無需任何改性或額外的溶劑交換,降低了生產(chǎn)成本。制備得到的氣凝膠具有超疏水性、高透明度、優(yōu)異的柔性和低熱導(dǎo)率。
2.2.3冷凍干燥
冷凍干燥基于冰直接升華為蒸汽的原理,通過升華作用避免氣~液界面的形成。冰晶很大程度上破壞了原凝膠的網(wǎng)絡(luò)結(jié)構(gòu)。但隨著氣凝膠種類、制備方法的創(chuàng)新與性能的逐步突破,冷凍干燥法制成的產(chǎn)品也被納入氣凝膠范疇。因此盡管冷凍干燥法最早于1970年即面世,但直到2010年才被廣泛使用。
經(jīng)冷凍干燥法制備的氣凝膠具有類似泡沫的宏孔,從數(shù)百納米到數(shù)十微米不等,且具有一定的有序性,這些宏孔是冷凍時冰晶不斷生長造成的,同時表明冷凍干燥對凝膠的原有結(jié)構(gòu)產(chǎn)生一定的破壞。
2.2.4減壓干燥
為避免因冰晶生長對原凝膠網(wǎng)絡(luò)結(jié)構(gòu)造成的巨大破壞,減壓干燥法逐步發(fā)展起來。其設(shè)計理念為采用高凝固點、易揮發(fā)的有機溶劑作為濕凝膠的分散相,在減壓條件下,凝膠表層的溶劑迅速揮發(fā),同時吸收大量熱量,從而導(dǎo)致較內(nèi)層的溶劑固化,固化后的內(nèi)層則發(fā)生升華。這種過程能夠避免結(jié)晶的生長,從而維持了凝膠的原始網(wǎng)絡(luò)結(jié)構(gòu)。此過程不斷循環(huán),最后獲得氣凝膠。

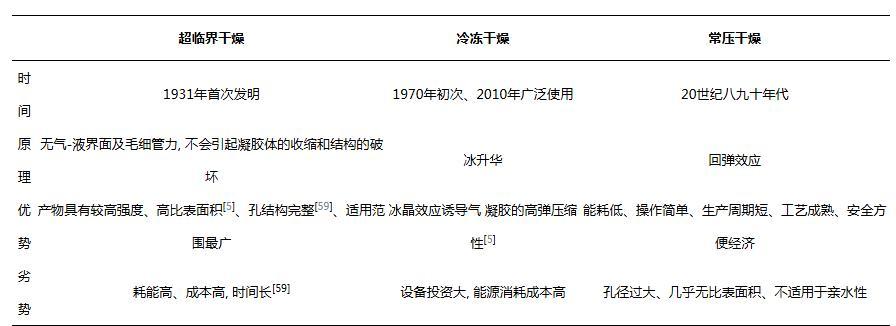

綜上所述,不同的干燥方法側(cè)重點不同,各具優(yōu)缺點。表1概括了三種常用干燥方法的發(fā)明時間、原理及優(yōu)劣勢。
干燥方法的對比
總結(jié)與展望
氣凝膠獨特的結(jié)構(gòu)賦予其與眾不同的卓越性能,例如極低密度、超高比表面積、高孔隙率、低導(dǎo)熱性等,在建筑、環(huán)境、航空航天、化學(xué)工程、生物醫(yī)學(xué)等領(lǐng)域應(yīng)用及前景廣泛,激發(fā)了越來越多研究人員的研究興趣。本綜述系統(tǒng)介紹了氣凝膠的結(jié)構(gòu)設(shè)計、制備方法、性能以及最新研究進展。此外,從氣凝膠組分入手,簡要概括了典型的氣凝膠及近年來涌現(xiàn)的新型氣凝膠,隨后從維度角度入手,介紹了近年來0維氣凝膠微球、1維氣凝膠纖維、2維氣凝膠薄膜以及增材制造制備的3維氣凝膠塊體材料,最后綜述了氣凝膠新應(yīng)用的典型代表。希望本綜述能為該材料向縱深化、細節(jié)化發(fā)展提供一定借鑒意義。也為初學(xué)者快速入門氣凝膠領(lǐng)域提供了一個參考平臺。
近年來氣凝膠的制備方法及性能得到不斷的優(yōu)化,已經(jīng)合成了具有新穎理化性質(zhì)和功能的各種新型氣凝膠。然而,具有單一組分的一般氣凝膠存在機械性能弱、功能不足的缺陷,難以實現(xiàn)工業(yè)化大規(guī)模生產(chǎn)。提高材料的機械性能已成為開發(fā)下一代氣凝膠材料的熱點之一,解決該問題的策略有構(gòu)建復(fù)合型氣凝膠及材料改性等。此外,目前氣凝膠仍為單網(wǎng)絡(luò)體系,能否通過化學(xué)設(shè)計制備雙網(wǎng)絡(luò)氣凝膠,解決其綜合力學(xué)、熱學(xué)等性能,也有望成為未來研究的重點。
